اسپاینال ماوس

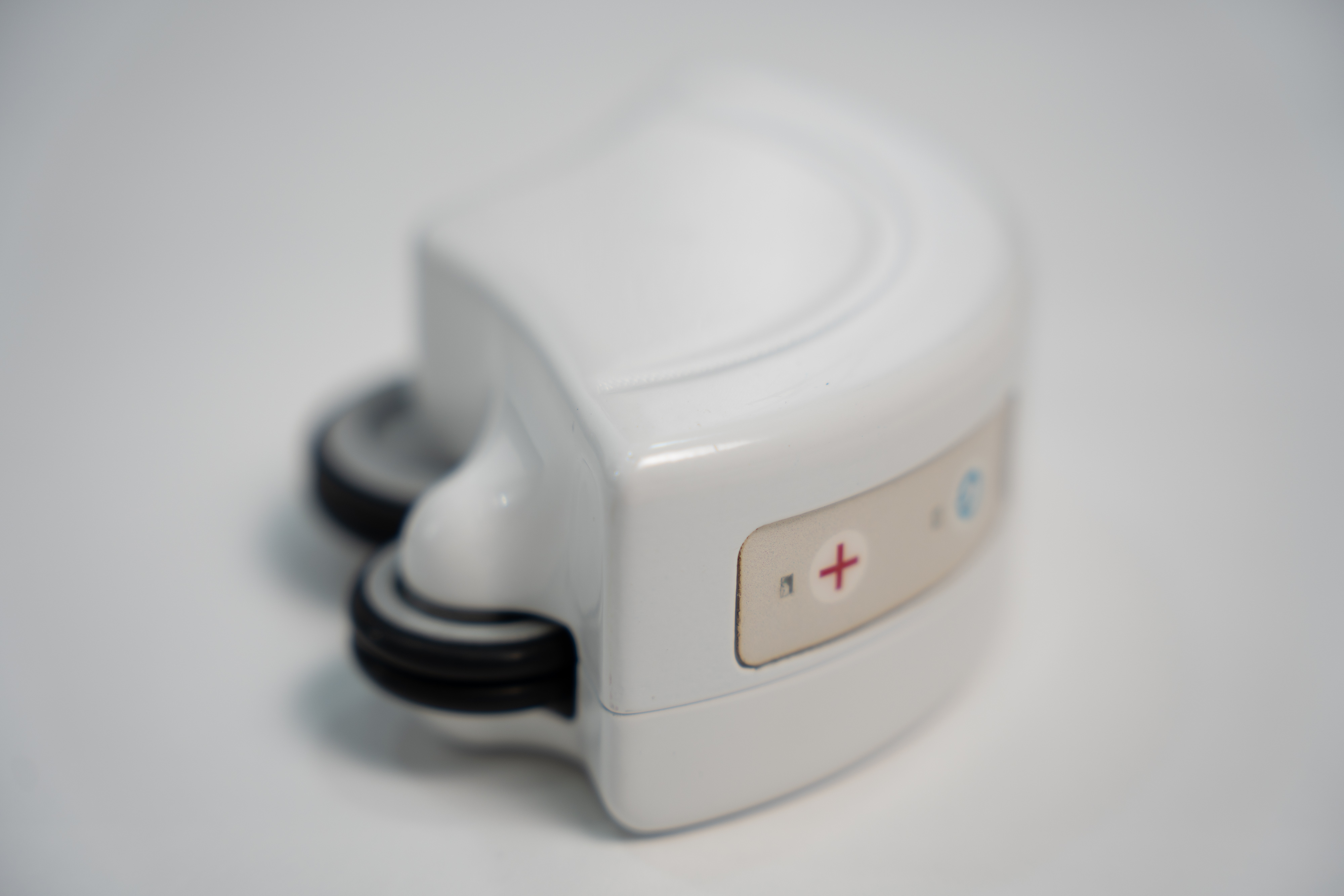

اسپاینال ماوس SPINET دستگاهی پیشرفته و دقیق برای ارزیابی ساختاری و عملکردی ستون فقرات است. این دستگاه بدون استفاده از اشعه مضر ایکس، تنها با یک حرکت از ناحیه گردن تا کمر بر روی برجستگی‌های سطحی ستون فقرات، در لحظه تمامی زوایای اصلی ستون فقرات را در هر دو نمای جانبی و خلفی ثبت و ارائه می‌کند.

 کاربری آسان، سرعت و دقت در ارزیابی ستون فقرات و ناهنجاری‌های قامتی مانند کایفوز، لوردوز، انحرافات جانبی ستون فقرات و توانایی استفاده از این دستگاه در ارزیابی های postural و mobility ستون فقرات، اسپاینال ماوس SPINET را به وسیله‌ای کاربردی در حوزه تشخیص مشکلات اسکلتی عضلانی تبدیل کرده است.

  کاربرد اصلی دستگاه:

- انجام غربالگری های گسترده ماسکواسکلتال: در غربالگری های ستون فقرات امکان استفاده از اشعه ایکس برای جمعیت زیاد فراهم نیست. ضمن اینکه استفاده از اشعه ایکس در ارزیابی های غربالگری به لحاظ اخلاقی هم می تواند مورد تردید باشد. استفاده از اسپاینال ماوس به راحتی صورت گرفته و این دستگاه به سهولت قابل جابه جایی است. از سوی دیگر این دستگاه در مقالات مختلف مورد ارزیابی قرار گرفته در دسته سیستم های پزشکی دارای تاییدیه های متعدد پزشکی قرار دارد. لذا استفاده از آن در ارزیابی های ستون فقرات، خصوصا در کودکان ارزشمند می باشد.

-  فالوآپ روند درمان: همواره می توان برای پیگیری روند درمان بیماران از روش رادیوگرافی ایستاده استفاده کرد. اما عوارض این روش خصوصا در کودکان زیاد و مستلزم هزینه کرد است. در حالیکه در مواردی نظیر بررسی روند تغییرات زوایای کایفوز و لوردوز، و یا بررسی روند تغییرات mobility در ستون فقرات و حتی بررسی انحرافات جانبی و ...، اسپاینال ماوس به عنوان ابزاری دقیق، با قابلیت ارائه گزارشات تحلیلی و کمی می تواند برای بررسی روند درمان (انواع درمان، اعم از درمان با بریس، درمان با روش های فیزیوتراپی، حرکات اصلاحی و ...) مورد استفاده قرار گیرد.

تست های دستگاه Spinet:

اسپاینال ماوس برای انجام ارزیابی های پاسچرال و موبیلیتی در سه حالت اصلی قابلیت استفاده دارد. هر چند که بسته به کیس مورد ارزیابی می توان بی شمار حالت دیگر را نیز به این تست های روتین اضافه کرد.

حالت upright:

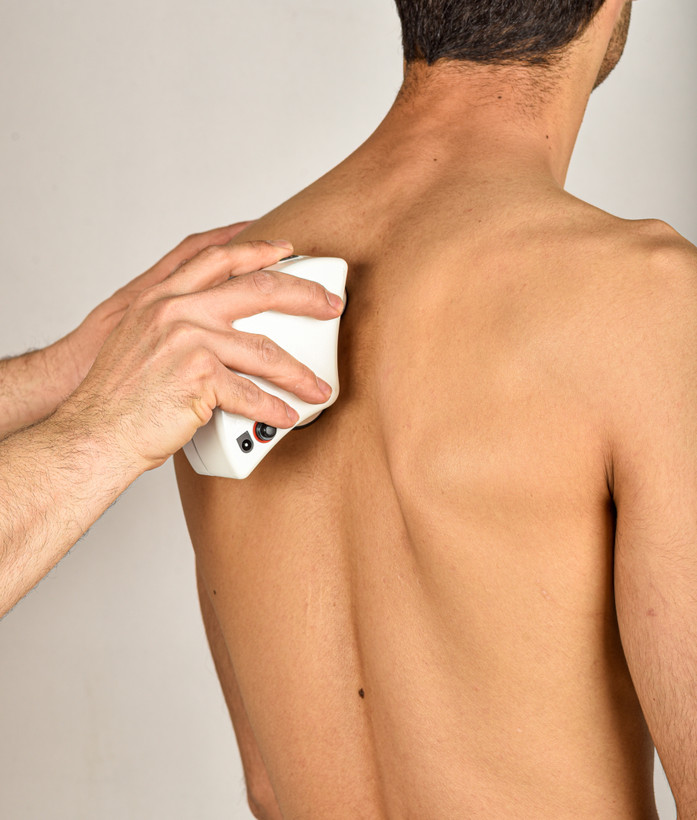

در این حالت در حالی که بیمار به صورت عادی ایستاده است، دو غلتک دستگاه در دو طرف مهره c7 گردنی که به راحتی قابل شناسایی است قرار گرفته و با زدن دکمه دستگاه شروع به داده برداری میکند. همزمان کاربر به آرامی دستگاه را روی برجستگی های اسپاینوس پروسس حرکت می دهد تا خط مرکز محور چرخ ها به خط واصل میان تو رفتگی های psis در کمر برسد. در این لحظه دکمه را مجددا فشار داده تا ارسال داده ها متوقف شده و پردازش آن توسط نرم افزار صورت پذیرد.

ارسال داده ها به کامپیوتر به صورت بی سیم و با پروتکل بلوتوث صورت می پذیرد.

در این مرحله در نرم افزار دستگاه داده های دریافت شده بلافاصله مورد پردازش قرار گرفته و فرم سه بعدی ستون فقرات در دو نمای خلفی و جانبی به نمایش در می آید. همزمان پارامترهای ساختاری قوس ستون فقرات در دو سطح سگمنتال و ورتبرال به صورت خودکار محاسبه و بر روی گراف ها به نمایش در می آیند.

از جمله پارامترهای مورد محاسبه می توان به مقادیر زاویه کایفوز سینه ای و لوردوز کمری و همچنین میزان انحراف جانبی ستون فقرات اشاره کرد که از اهمیت بالینی زیادی برخوردارند. همچنین موقعیت تک تک مهره ها، از c7 تا l5 بر اساس داده های نرمال تخمین زده شده و زوایای کمری در موقعیت هر مهره تخمین زده و در گراف ها نمایش داده می شود. تغییرات در زاویه شیب بین مهره ای مورد بررسی قرار گرفته و نواحی دارای تغییرات بیش از حد نرمال شناسایی و گزارش می شوند.

  حالت extension:

از دیگر تست های روتین دستگاه اسپاینت اسپاینال ماوس انجام ارزیابی وضعیتی ستون فقرات در حالت extension است. به این ترتیب علاوه بر اندازه گیری کلیه زوایای ستون فقرات در حالت extension، میزان جابجایی ها و تغییرات در زوایای ستون فقرات باز هم در دو سطح سگمنتال و ورتبرال بین حالت های مختلف مورد تست اندازه گیری می شود.

حالت flexion:

از دیگر تست های روتین دستگاه اسپاینت اسپاینال ماوس انجام ارزیابی وضعیتی ستون فقرات در حالت flexion است. به این ترتیب علاوه بر اندازه گیری کلیه زوایای ستون فقرات در حالت flexion، میزان جابجایی ها و تغییرات در زوایای ستون فقرات باز هم در دو سطح سگمنتال و ورتبرال بین حالت های مختلف مورد تست اندازه گیری می شود.

استانداردها

• ·        استاندارد ایزو 13485 مدیریت کیفیت تجهیزات پزشکی
• ·        استاندارد IMED (اداره کل تجهیزات پزشکی)
• ·        استاندارد IEC60601-1
• ·        استاندارد IEC62304
