تیلت متر دیجیتال

معرفی

دستگاه تیلت متر دیجیتال Enro یک دستگاه بسیار کاربردی و در عین حال ساده و کاربرپسند برای انجام معاینات پیچیده ساختار قامتی است. این دستگاه با استفاده از سنسورهای دقیق ژیروسکوپی و با بهره گیری از پروتکل ارزیابی از پیش تعریف شده، امکان ارزیابی ساختارمند وضعیت تیلت ها در ساختار بدنی بیمار را فراهم آورده و با ارائه یک گزارش تحلیلی ساده، امکان شناسایی اولیه اختلالات مهمی نظیر اسکولیوز، کوتاهی در اندام تحتانی و تیلت های بدنی را فراهم می سازد.

از جمله ویژگی های مهم دستگاه تیلت متر دیجیتال enro، عدم نیاز به مارکر گذاری و نیز عکسبرداری از بیمار است. از سوی دیگر دقت بالا در روایی و پایایی نتایج این دستگاه که در مقالات مختلف مورد تاکید قرار گرفته آن را به ابزاری دقیق و کاربردی جهت استفاده در معاینات پزشکی تبدیل کرده است.

اندازه گیری های انجام شده توسط این دستگاه، شامل تیلت ها در نمای خلفی، قدامی و جانبی بر حسب میلیمتر و درجه صورت می گیرد. همچنین این دستگاه امکان اندازه گیری بازه حرکتی مفاصل را در اختیار درمانگر قرار میدهد.

این دستگاه علاوه بر برخورداری از مانیتور روی بدنه، از پروتکل بلوتوث برای ارتباط با کامپیوتر و ارائه گزارش pdf از وضعیت افتادگی ها و تغییرات آن نیز بهره مند است.

  کاربرد اصلی دستگاه:

-  برقراری ارتباط بین حلقه های مختلف زنجیره بیومکانیک:

Enro ابزار ارزیابی سریع وضعیت افتادگی های زنجیره بیومکانیک و اصطلاحا ارتباط دهنده حلقه های زنجیره بیومکانیک است. این دستگاه دارای یک پروتکل ارزیابی جنرال است، هرچند که کاربرد آن به این پروتکل محدود نمی باشد.

در این پروتکل ارزیابی، با قراردادن نوک شاخک های دستگاه تیلت متر بر روی نواحی مشخص آناتومیک طی چهار مرحله، یکی از کاربردی ترین ارزیابی های ساختار قامتی بدون نیاز به هرگونه مارکرگذاری به صورت سریع صورت می پذیرد. این پنج مرحله شامل این موارد است:

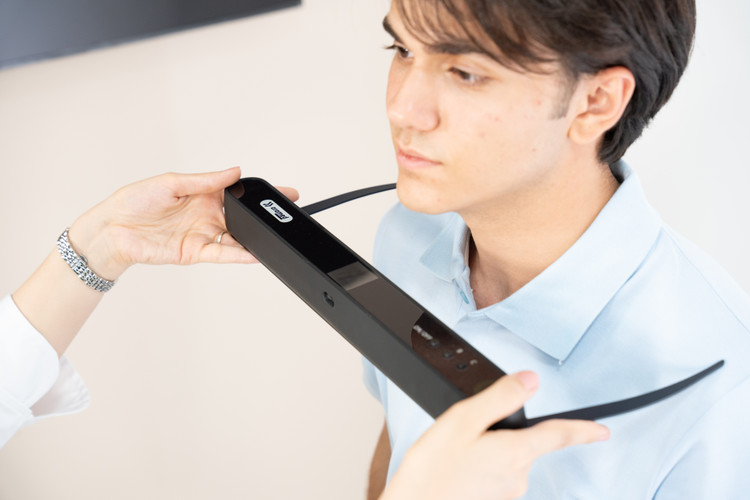

• اندازه گیری افتادگی شانه (درجه و میلیمتر)

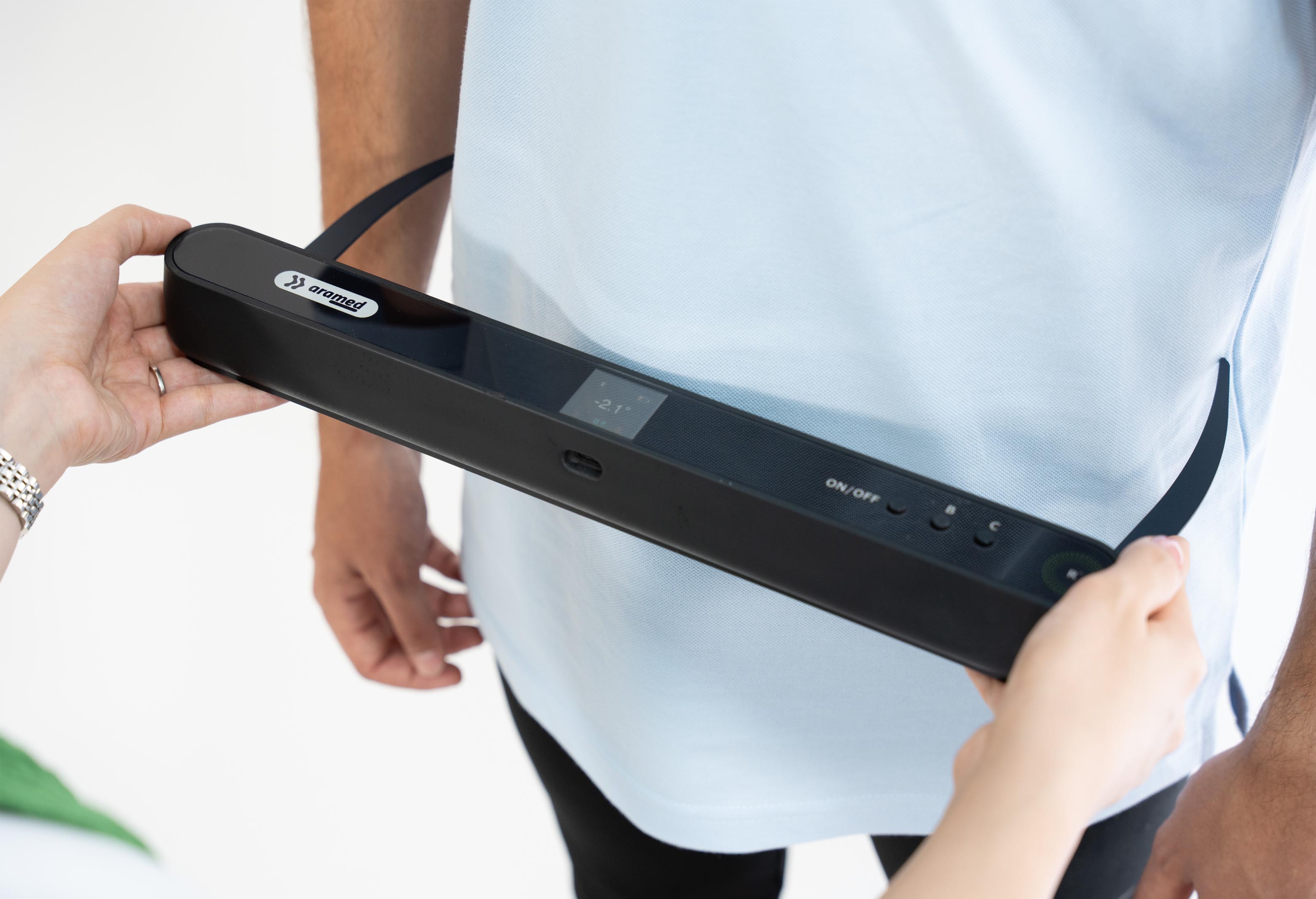

• اندازه گیری افتادگی لگن (درجه و میلیمتر)

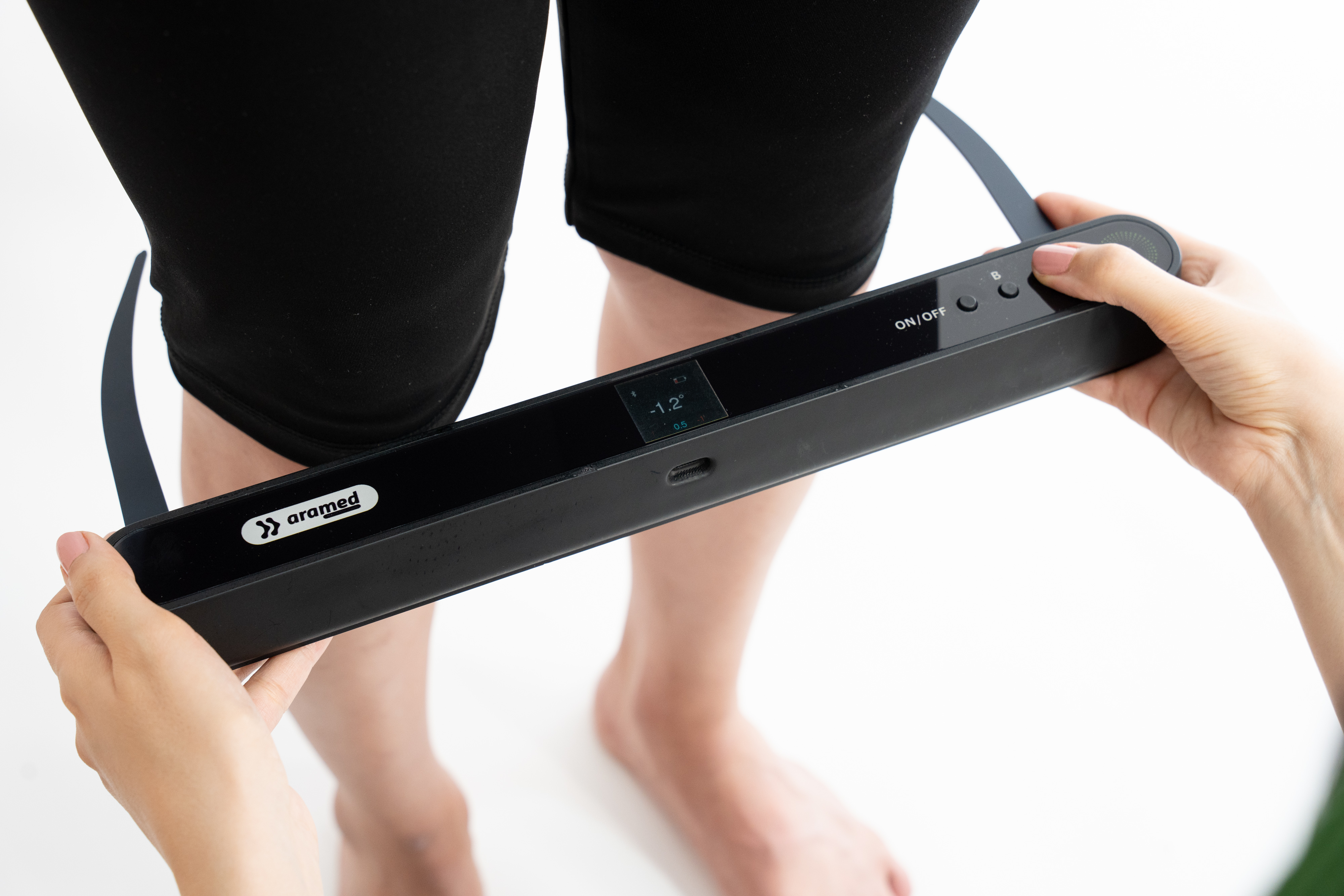

• اندازه گیری اختلاف ارتفاع در زانوها (درجه و میلیمتر):
• ارزیابی افتادگی خلفی قدامی لگن (سمت راست)
• ارزیابی افتادگی خلفی قدامی لگن (سمت چپ)

از این ارزیابی ها چه به دست می آوریم؟

• شناسایی افتادگی ها و عدم تقارن ها در دو نما
• ارتباط دهی بین افتادگی ها و شناسایی نقطه شروع

به عنوان مثال، بیماری با افتادگی مشهود شانه ها، وقتی بررسی می شود مشاهده می کنیم که افتادگی در شانه چپ به میزان 4 درجه وجود دارد. در ادامه مشاهده می شود که افتادگی در سمت چپ لگن هم تکرار شده، ولی با زاویه 8 درجه، و باز هم در ادامه می بینیم که زانوی سمت چپ هم 12 درجه نسبت به زانوی راست ناترازی و افتادگی را نشان می دهد.

به این ترتیب فرضیه هایی در مورد این فرد قابل طرح است. اول، احتمالا نقطه شروع ناترازی در ناحیه زیر زانوی پای چپ بوده است. دوم، تفاوت زاویه افتادگی لگن و شانه می تواند فرضیه وجود اسکولیوز در این بیمار را مطرح کند.

بنابراین در مورد این بیمار فرضیه های LLD در پای چپ و اسکولیوز قابل طراح است که در ادامه با استفاده از سایر تجهیزات در سیستم ارتواستیشن و یا تصویربرداری با اشعه ایکس این فرضیات قابل بررسی و صحه گذاری هستند.

استانداردها

• ·        استاندارد ایزو 13485 مدیریت کیفیت تجهیزات پزشکی
• ·        استاندارد IMED (اداره کل تجهیزات پزشکی)
• ·        استاندارد IEC60601-1
• ·        استاندارد IEC62304
